Description du produit

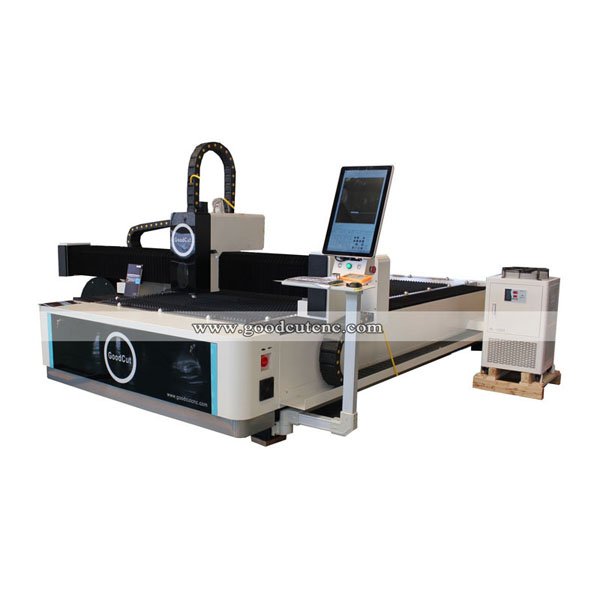

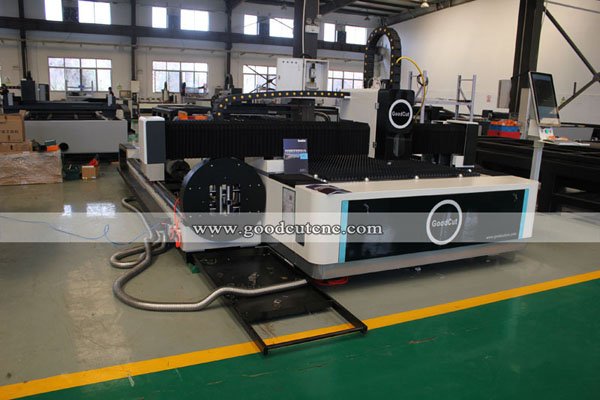

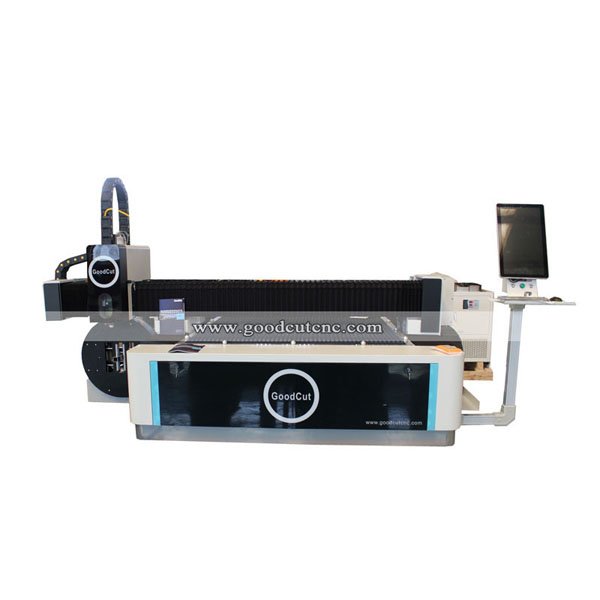

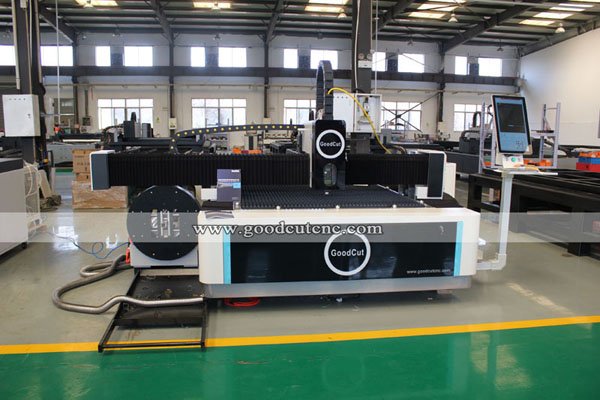

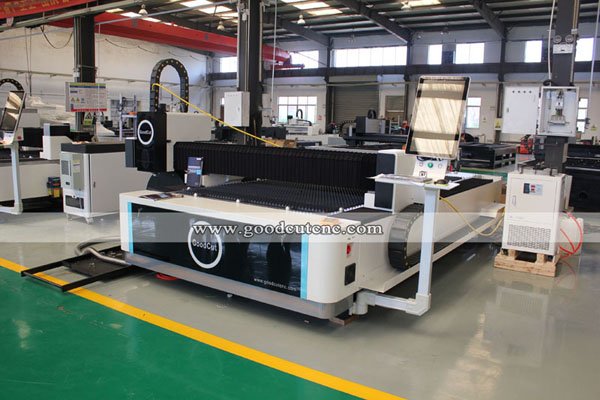

GC1530FR Découpeuse au laser de fibre pour la plaque d’acier inoxydable et le tuyau de tube

<br />

Fonctionnalité:

1. Tête de découpe laser à capteur automatique de marque Swiss Raytool. Avec système de capteur automatique. Assurez-vous de couper l’acier qui est déformé.

À l’intérieur de la tête laser, avec un miroir de collimation, une lentille de mise au point et protège le miroir. Au fond avec buse en cuivre, diamètre principalement de 1,5 mm de diamètre.

2.Avec le système de contrôle CYPCUT et le logiciel en anglais, les fichiers d’insertion applicables au format DXF ou AI. Dessiner dans le logiciel est également correct. Logiciel avec mode coupe à la volée permettant de couper les mêmes produits pour gagner du temps. Avec la fonction d’imbrication, type de composition automatique pour économiser des matériaux en économisant des espaces.

3. Lorsque la tête laser coupe des métaux, il y aura une production d’énergie chaude dans la tête laser et la source laser. Un refroidisseur d’eau sert à refroidir les miroirs et à refroidir la source laser. La température dans le refroidisseur d’eau est un réglage automatique, principalement configuré avec 25 degrés autour de l’eau dans le refroidisseur doit être de l’eau pure.

4. Meilleur appareil laser Raycus de marque chinoise 500W-6000W: Applicable pour les matériaux coupés à haute réflexion comme l’aluminium et le cuivre. La conversion photoélectrique plus de 30 %, environnement de travail : 10-40 degrés. Appareil avec climatisation pour le maintenir à température normale.

5. Système de transmission à crémaillère avec rails de marque Taiwan. La vitesse de déplacement des axes X et Y peut atteindre 80 m/min maximum.

6. Moteurs d’entraînement Delta à grand couple. Compatible avec le système de transmission, améliore la vitesse de coupe et la précision

7. Au bas de la machine, avec le collecteur pour conserver les petites pièces de coupe. Ci-dessous collecteur avec roues, facile à pousser et à tirer.

8. Le système de purge est conçu à l’intérieur du bâti de la machine. Assurez-vous donc que la fumée est absorbée immédiatement après la coupe. Protéger l’environnement de l’air est également très important.

9. Système d’alimentation à rouleaux. Il est facile de charger des tôles lourdes et les tôles peuvent être protégées en évitant les rayures

10. Combinaison de découpe laser à fibre de plaque et de tube, une machine à double usage

11. Le faisceau de l’axe X est un moulage d’aluminium de qualité aéronautique, remplaçant le portique en acier soudé, plus léger pour que l’ensemble de la machine fonctionne très rapidement.

Paramètres:

Articles		Paramètres
Modèle		GC-1530FR
Source laser		IPG / Raycus
Puissance		500w 1000w 1500w 2000w 3000w~15000w (peut être personnalisé)
Rail linéaire		THK
Servomoteur		France Schneider Servo Système
Réducteur		Réducteur japonais Shimpo
Tête de coupe		WSX / Raytools
Système de contrôle		Cypuct / Weihong
Wave Lenth		1080nm
Largeur de coupe (X&Y)		13002500mm 15003000mm 2000*4000mm (peut être personnalisé)
Médias laser		Laser à fibre
Exigences de tension		220v or 380v/50Hz~60Hz
Largeur minimale de l’itinéraire		0.1mm
Précision de repositionnement		±0.05mm
Viser Positionnement		Red Dot
Longueur du matériau du tuyau		0~6000mm
Diamètre du matériau du tuyau		10~300mm(Optional)
PS. Toute la zone de travail et les spécifications peuvent être personnalisées en fonction de vos demandes

Pièces en option :

1. Tête laser WSX.

2. Source laser IPG importée.

3. Servomoteur et pilote Japon Yaskawa.

4. Refroidisseur d’eau S&A.

5. Réducteur Shimpo ou réducteur MOTOVARIO.

Characteristiques:

1, haute vitesse, haute précision, haute efficacité et faible coût

2, opération facile, chemin de fibre optique, sans réglage fastidieux sur le chemin optique

3, structure compacte, bonne étanchéité, fortement adaptable aux changements de l’environnement.

4, avec le système d’emboîtement automatique parfait qui peut gagner du temps, économiser les matériaux, le taux d’utilisation de la feuille jusqu’à 95 %

Application:

1. Largement utilisé dans la coupe de l’acier au carbone, de l’acier au manganèse, de l’acier à ressort, de l’acier inoxydable, de l’alliage de titane, de la tôle galvanisée, de la plaque d’aluminium, du cuivre en laiton et d’autres matériaux de plaque métallique.

2. Utilisé pour le métal rond, tube carré, tel que l’acier au carbone, l’acier au manganèse, l’acier à ressort, l’acier inoxydable, l’alliage de titane, la plaque d’aluminium galvanisée, le laiton, le cuivre.
3. Coupe de matériaux métalliques spéciaux de type ultra-élevé.
