GoodCut GC1325-4 Axis 3D Machine Router
Broche oscillante 4 axes
Structure de type coulé
Axe Z élevé
Servomoteur et pilote
Note: Structure de type coulé pour axe Z élevé, plus stable.
Broche pivotante à 180 degrés pour la gravure 3d
Contrôleur Mach 3 avec poignée
Servomoteur et pilote
Interrogation
Courrier électronique
Description du produit

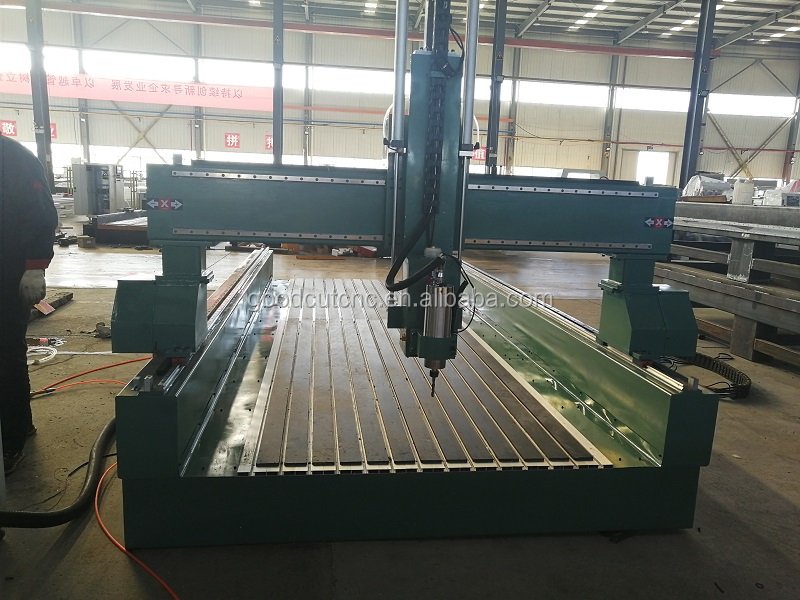

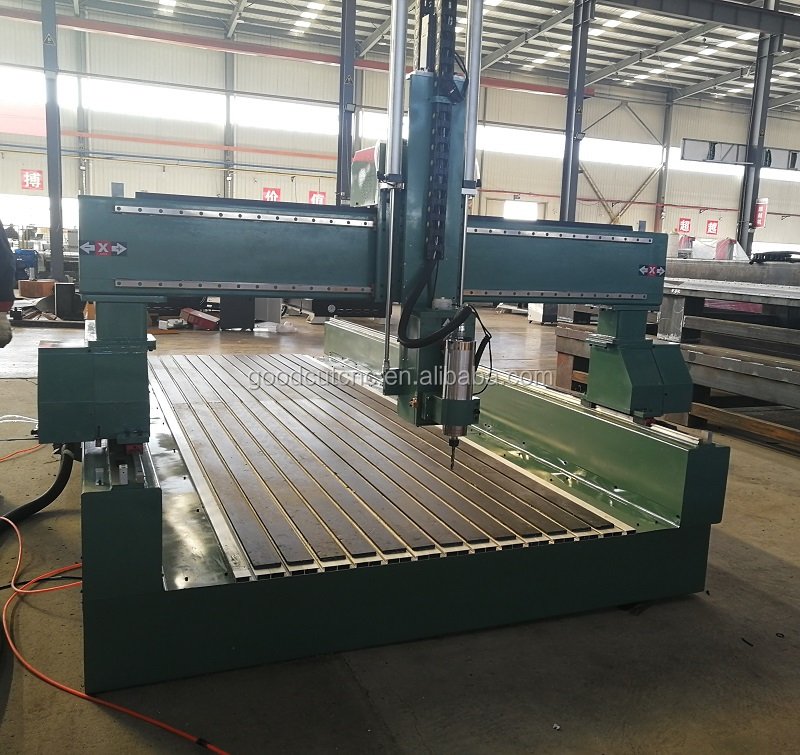

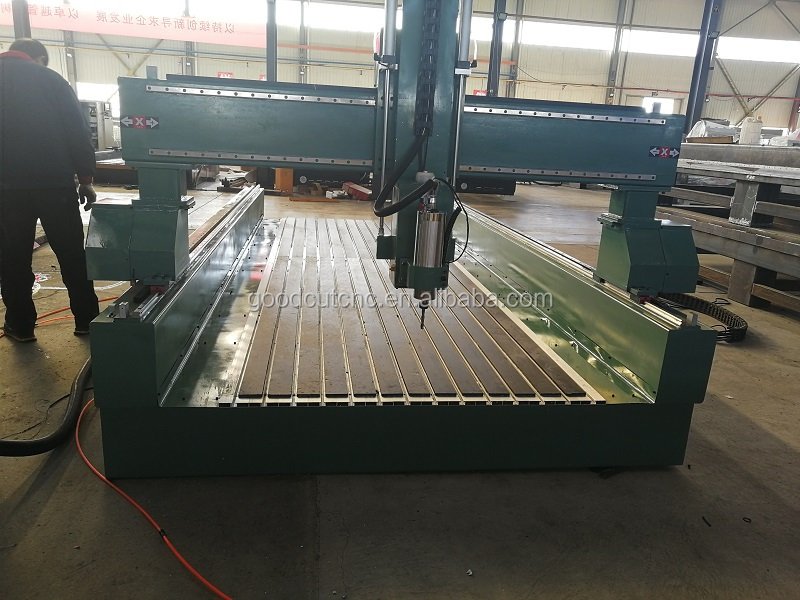

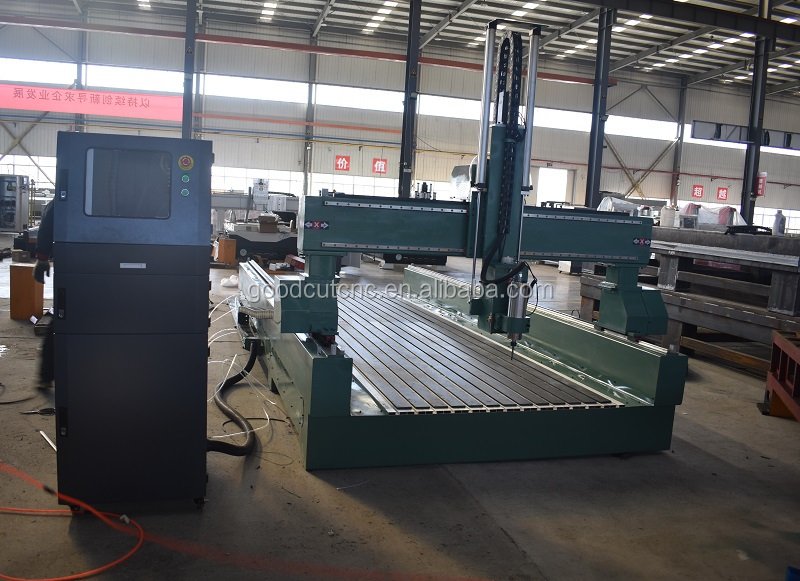

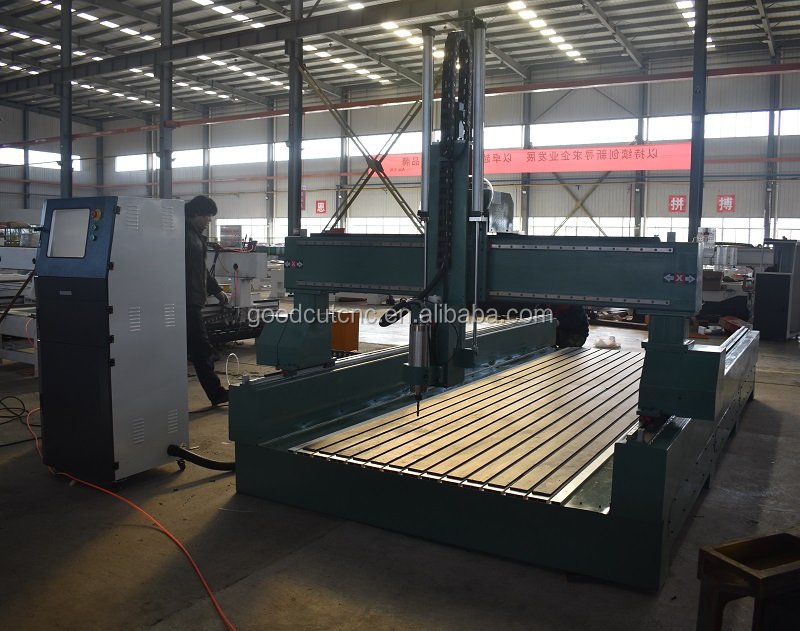

GoodCut GC1325-4 Axis 3D Machine Router CNC avec Broche de Sciage pour Gravure de Mousse
|
Nombre |
Description |
Paramètres |
|
1 |
Zone de travail X, Y, Z |
1300x2500x500mm*±100° |
|
2 |
Espace de travail efficace |
1300x2500x500 mm |
|
3 |
Précision de positionnement de déplacement X, Y, Z |
±0.01/300mm |
|
4 |
Précision de repositionnement X, Y, Z : |
±0.01mm |
|
5 |
Surface du tableau |
T-slot Table |
|
6 |
Cadre |
Grande structure en tube d’acier |
|
7 |
Structure Y |
Engrenage à crémaillère hélicoïdale, guide linéaire 4 pièces HIWIN #35 |
|
8 |
Structure X,Z |
Guide linéaire HIWIN #45 |
|
9 |
Consommation maximale |
(Sans broche) 5Kw |
|
10 |
Taux de déplacement rapide maximum |
40000mm/min |
|
11 |
Vitesse de travail maximale |
30000mm/min |
|
12 |
Puissance de broche |
Broche HSD 4.5kw ou 6kw ou 9kw |
|
13 |
Vitesse de broche |
0-18000RPM |
|
14 |
Moteurs d’entraînement |
Servo Japon 1.5KW YASKAWA |
|
15 |
Tension de travail |
AC380V/50/60Hz,3PH (Option: 220V)) |
|
16 |
Langage de commande |
Code G |
|
17 |
Système opérateur |
Système de contrôle SYNTEC 21MA |
|
18 |
Dispositif rotatif |
Diamètre 300mm, longueur 2000mm |
|
18 |
Interface informatique |
USB |
|
19 |
Mémoire flash |
512M |
|
20 |
Collet |
ER32 (20mm) |
|
21 |
Résolution X,Y |
<0.01mm |
|
22 |
Compatibilité logicielle |
UG , Power mill |
|
23 |
Température ambiante de fonctionnement |
0 – 45 degrés Celsius |
|
24 |
Humidité relative |
30% – 75% |
|
25 |
Nouveau type de dépoussiérage |
1.5KW avec deux sacs (égal à l’ancien type 4Kw) |
Specification:
-
Zone de travail efficace : 1300x2500x500mm ou plus, la taille est personnalisée
Broche de refroidissement par air de marque Italie HSD: 4.5kw, 6kw, 9kw
Le 4ème axe peut se déplacer de ±100°
Onduleur Taïwan DELTA : 5,5 kw ou plus
Servomoteur Japon YASKAWA 800w, 1.3kw 1.5KW
Système de contrôle Taiwan SYNTEC modèle 4 axes 21MA
Crémaillère hélicoïdale pour axe X, Y, vis à billes Taiwan TBI pour déplacement en Z
Double guide linéaire Taiwan HIWIN #30 ou 35 pour l’axe Y d’un côté, total 4pcs #35 guide linéaire pour l’axe Y.
Axe X, Z Guide linéaire Taiwan HIWIN #45.
Vis à billes Taiwan TBI de haute précision
Capot anti-poussière pour axe, capot anti-poussière et tuyau pour collecteur de poussière
Plancher de 2000 mm avec aluminium et PVC, plaque d’acier de plancher de 1300 mm sous angle
Dispositif rotatif : diamètre 300 mm, longueur 2000 mm
Nouveau type de dépoussiérage avec deux sacs
Portique et structure robustes
Japon Shimpo réducteur
Matériaux applicables :
Bois, EPS (tout type de mousse) et matériaux non métalliques.
1. Industries du moule: la sculpture divers grands moules non métalliques peut être particulièrement adaptée à tout type de moule en mousse (EPS), modèle de bateau en bois, modèle d’aviation en bois et autres moules en bois.

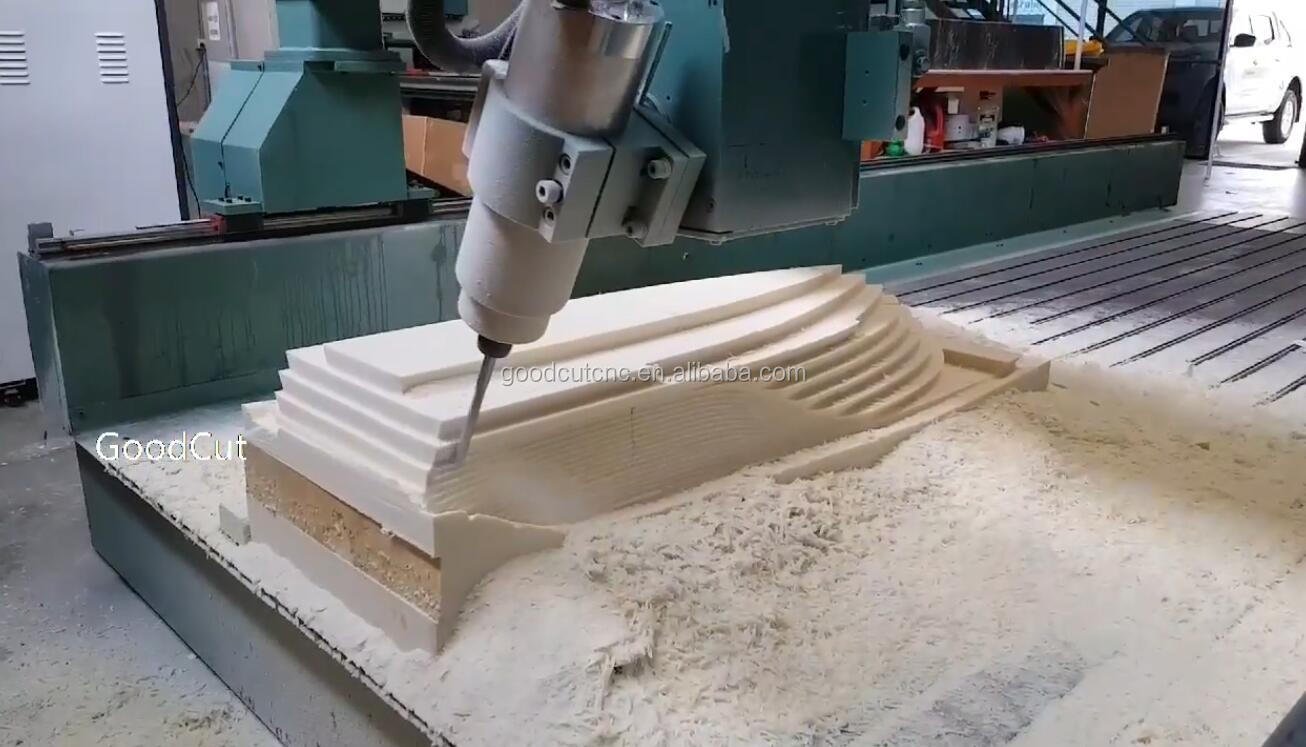

2. Industrie de la mousse : peut sculpter et couper sur tout type de mousse (EPS), effectuer un traitement de dimension 2D et 3D.
3. Trois dimensions : avec 4 axes, grand diamètre rotatif, peut faire tout type de matériau de cylindre 3D et de traitement de moules pour l’industrie de la publicité, du tissu et de la chaussure.
