Description du produit

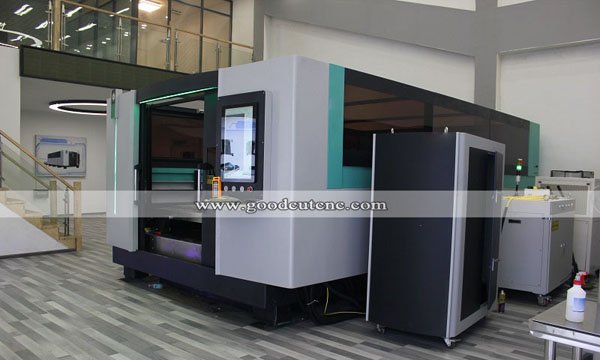

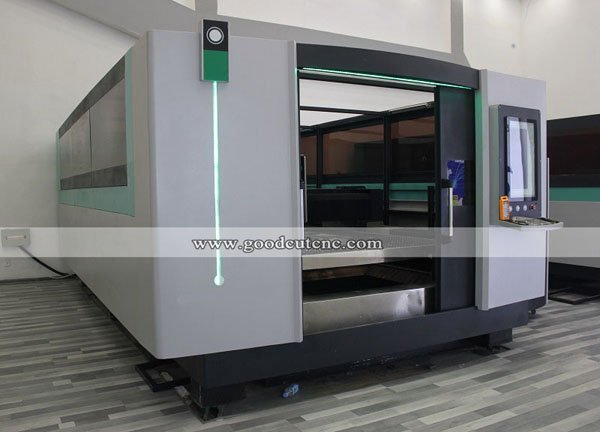

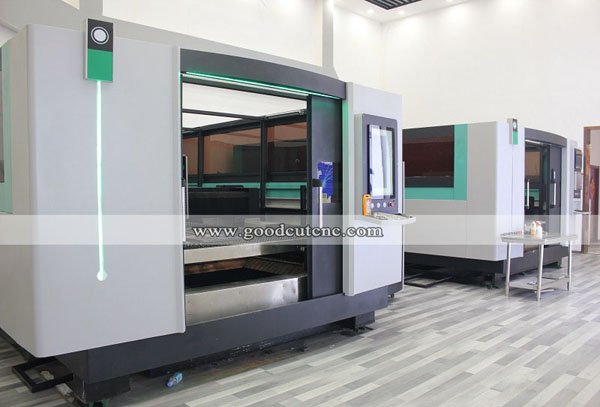

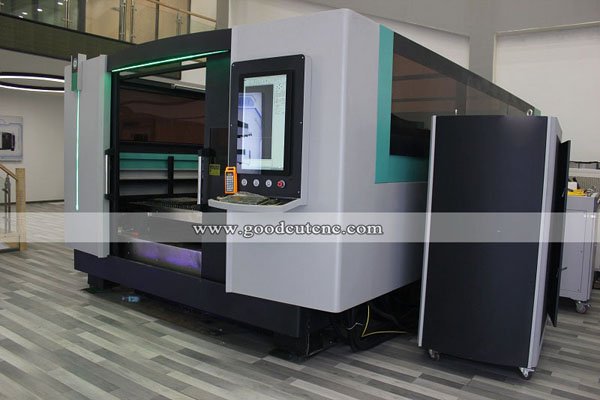

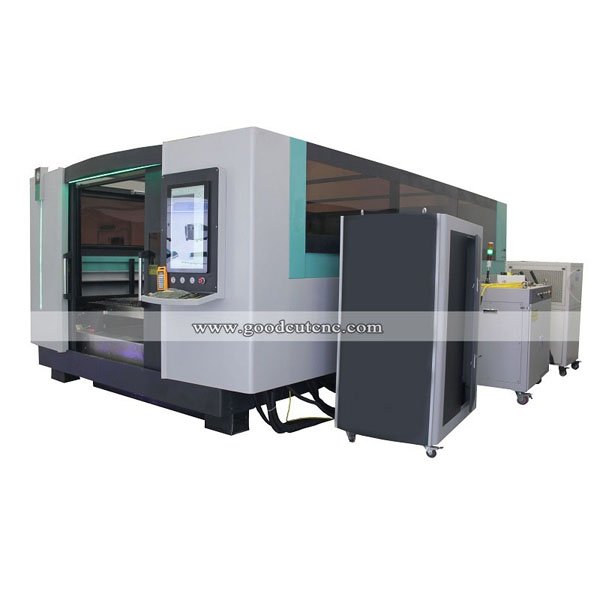

GC1530F Machine de découpe au laser à fibre de taille 1500*3000mm avec couvercle de protection

♦ Source laser à fibre IPG allemande originale adoptée ou source laser à fibre RAYCUS, avec une longue durée de vie jusqu’à 150 000 heures et une vitesse de coupe élevée jusqu’à 15 m/min ;

♦ Le servomoteur Japon YASKAWA avec système d’entraînement à double vis à billes, peut garantir une haute précision de coupe, en particulier par rapport au système à pilote unique.

♦ Tête laser importée de Famous Raytools avec suiveur de hauteur de mise au point automatique, qui peut assurer la même distance constante entre la tête et le matériau de coupe

♦ La fente de coupe est très mince, peut atteindre jusqu’à 0,05 mm. La machine est très appropriée pour le traitement de pièces de précision avec un rendement élevé.

♦ Système de lubrification automatique pour mécanicien, qui peut lubrifier le rail de guidage linéaire près de 500 fois par minute pour assurer la haute précision.

♦ Système de collecte pratique, qui a la conception spéciale de l’entonnoir pour faciliter la collecte

♦ Libre de tout entretien, en raison de la transmission par fibre optique, de la transmission par ligne de fibre, pas besoin de lentille réfléchissante, sans réglage optique, économisez sur les coûts de maintenance.

Paramètres:

1	Nom de la machine	Machine de découpe au laser à fibre GoodCut 1500*3000mm avec couvercle de protection
2	Modèle	GC1530FC
3	Zone de découpe laser	3000x1500mm (les autres tailles peuvent être personnalisées, telles que 4500×1500/6000×1500/6000x2000mm)
4	Gamme de coupe de tube	Gamme de diamètre de tube : 20-200 mm Longueur du tube : 6000 mm (Une autre taille peut être personnalisée, détaillée confirmée avec les ventes)
5	Puissance du laser à fibre	500w/750w/1000/1500/2200/3300/4000/ 6000/8000/12000/25000W
6	Longueur d’onde du laser	1064nm
7	Système de transmission	Engrenage + rails (nous avons une marque standard, nous pouvons également produire selon vos besoins)
8	Précision de localisation de l’axe X.Y	±0.01mm
9	Précision de localisation de répétition de l’axe X.Y	±0.01mm
10	Vitesse de déplacement maximale de l’axe X.Y	30m/min
11	Vitesse de coupe maximale	1–30m/min (cela dépendra du matériau métallique et de la puissance laser et de la configuration de la machine)
12	Épaisseur de coupe	Détaillé dans l’épaisseur de coupe
13	Matériel de demande	Tôle Fer/CS/SS/aluminium/cuivre et toutes sortes de métaux
14	Avantages	>Excellente qualité de faisceau >Simple, compact, efficace électriquement et optiquement >Compatiblement puissant et fiable >Sans entretien >multilingue, plus de 11 langues étrangères >3 ans de garantie.
15	Poids brut	10000KG (environ)
16	Poids net	9500KG (environ)
17	Taille de l’appareil	Taille avec rotatif : 8000*1600*1150mm Taille de la machine (sans rotation): 5200*3000*2600mm La taille détaillée de la machine sera fonction de la configuration détaillée. Cette taille pour votre référence.
18	Transport	40 conteneurs + 20 cadres de coque

1. Le lit soudé de tube rectangulaire segmenté

La structure interne du lit adopte la structure en nid d’abeilles en métal de l’avion, qui est soudée par un certain nombre de tubes rectangulaires.
Des raidisseurs sont disposés à l’intérieur des tubes pour augmenter la résistance et la résistance à la traction du lit, cela augmente également la résistance et la stabilité du rail de guidage de manière à éviter efficacement la déformation du lit.
Haute résistance, stabilité, résistance à la traction, assurant 20 ans d’utilisation sans déformation ;
L’épaisseur de la paroi du tuyau rectangulaire est de 10 mm et pèse 4500 kg.

2. Le portique en aluminium d’aviation de troisième génération

Il est fabriqué selon les normes aérospatiales et formé par moulage par extrusion à la presse de 4300 tonnes. Après traitement de vieillissement, sa résistance peut atteindre 6061 T6 qui est la plus forte résistance de tous les portiques. L’aluminium aviation présente de nombreux avantages, tels qu’une bonne ténacité, un poids léger, une résistance à la corrosion, une anti-oxydation, une faible densité et augmente considérablement la vitesse de traitement.

3. Tête laser RAYTOOLS suisse

 Optimisation de la configuration optique Conception fluide et efficace du flux d’air
Réglage de la mise au point du bouton rotatif. Plus facile et flexible. Ajustez la plage 20 mm, précision : 0,05 mm.
Support de miroir de style tiroir, changeant le verre de protection plus rapidement et plus facilement.
La lentille de collimation et la lentille focale adoptent une lentille composée, pour obtenir la qualité optique optimale et l’effet de coupe ;

4.Taiwan TBI Guideway

Il peut absorber l’erreur d’assemblage de la surface de montage et obtenir la demande de haute précision et de grande vitesse. Solide et durable, la petite résistance au frottement est faible et peut améliorer efficacement la vitesse de travail

5. Cabinet de contrôle indépendant

6.Anti-poussière

Tous les composants électriques et la source laser sont intégrés à l’armoire de commande indépendante avec une conception anti-poussière pour prolonger la durée de vie des composants électriques.

7.Thermostat automatique

L’armoire de commande est équipée d’un climatiseur pour une température constante automatique. Cela peut éviter que des températures excessives n’endommagent les composants en été.

8. Pièces en option

Table d’échange, gagnez du temps pour gagner en efficacité.

Application

Principalement utilisé pour couper l’acier au carbone, l’acier au silicium, l’acier inoxydable, l’alliage d’aluminium, l’alliage de titane, la tôle d’acier galvanisée, le panneau de décapage, la plaque de zinc en aluminium, le cuivre et de nombreux types de matériaux métalliques, etc.

Industries appliquées :

Appliqué dans le traitement de la tôle, l’aviation, les vols spatiaux, l’électronique, les appareils électriques, les pièces de métro, l’automobile, les machines, les composants de précision, les navires, les équipements métallurgiques, les ascenseurs, les appareils ménagers, les cadeaux et l’artisanat, le traitement des outils, la parure, la publicité, le traitement des métaux étrangers divers industries de transformation manufacturière.

Échantillons :
