GC1325DA 1325 ATC CNC Routeur à bois ave
8pcs 12pcs magasin d’outils de disque
Forfait forage
Broche atc de refroidissement 9kw
Changeur d’outil automatique
Note: Adsorption sous vide + table de travail à rainure en T
Servomoteur et pilote Japon Yaskawa
Broche ATC refroidie par air HSD/HQD 9kw
8pcs 12pcs magasin d’outils de disque
Contrôleur Taiwan Syntec 6
Interrogation
Courrier électronique
Description du produit

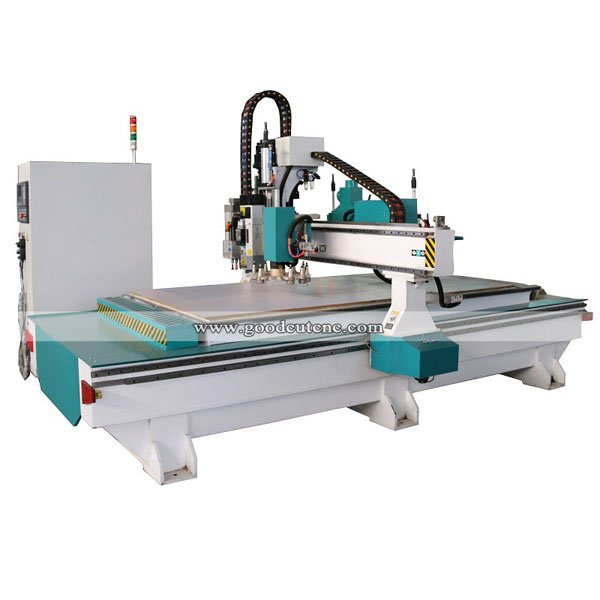

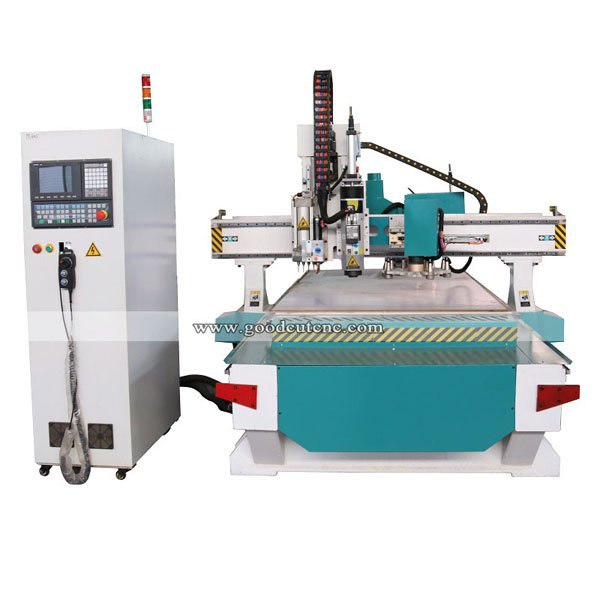

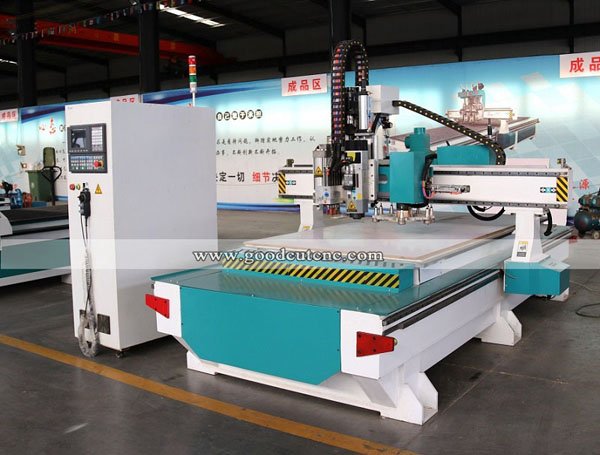

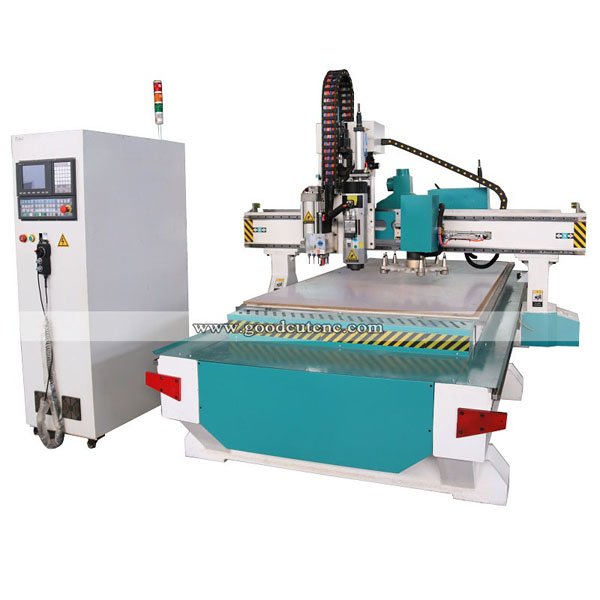

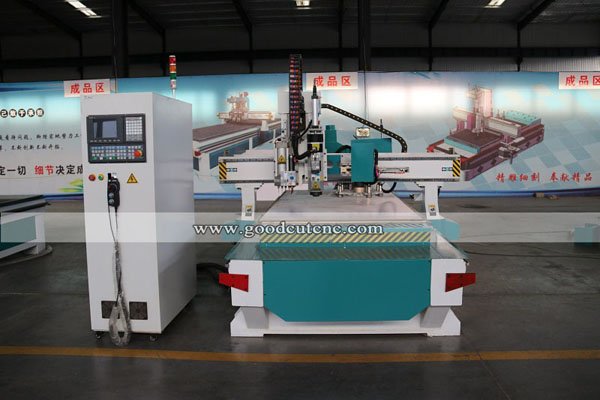

1325 ATC CNC Routeur à bois avec ensemble de perçage pour la sculpture sur bois
Caractéristiques principales:
1. Puissance de la broche: broche de refroidissement par air HSD 9KW, avec magasin d’outils de type disque 8pcs.
2. Tête de forage : perceuse de groupe Italie HSD 5 + 4.
3. Système d’entraînement : Axe X Y Z Japon Servomoteur Yaskawa, axe Z avec frein.
4. Système de contrôle : Contrôleur Taiwan Syntec, haute précision et meilleure stabilité.
5. Convertisseur : marque Zoncn/ Fuling.
6. Cylindre : 10pcs Cylindres de positionnement, dispositif pneumatique pour la plate-forme de chargement et de déchargement.
7. Transmission : rails de guidage carrés Taiwan Hiwin (Y 30 mm, X/Z 25 mm), lubrification à vie, crémaillère hélicoïdale de haute précision.
8. Faisceau : Renforcement de la structure en acier.
9. Câble : Câbles blindés spéciaux YANGLI pour chaîne porte-câbles, antistatiques, anti-interférences, avec une bonne résistance à la flexion.
10. Commutateur de limite : Japon Omron.
11. Composants électriques : marque française Schneider.
12. Structure du corps : structure en acier soudée intégrale à usage intensif, avec traitement de vieillissement de trempe, qui garantit que le corps est durable et ne se déforme jamais. Avec grande couverture à l’extérieur.
13. Tableau : structure en treillis métallique globale, bonne stabilité, sans distorsion ; Table à vide.
14. Pompe à vide : 5,5 KW.
15. Logiciel : être compatible avec le fichier NC G-code.
16. Facultatif : plate-forme de chargement et de déchargement, pistolet à balayage, machine de codage automatique, dépoussiéreur.
|
Modèle
|
GC1325DA | ||
|
Zone de travail de l’axe X-Y-Z
|
1300x2550x300mm
|
||
|
Taille de l’appareil
|
3350x2270x2320mm
|
||
|
Résolution de repositionnement
|
0.02mm
|
||
|
Résolution du système
|
0.0025mm
|
||
|
Mouvement X-Y
|
crémaillère et pignon, entraînement par engrenage/Taiwan
|
||
|
Mouvement Z
|
entraînement par vis à billes/Allemagne
|
||
|
Guide
|
linéaire 25 carrés/Taiwan
|
||
|
Vitesse maximale
|
60,000mm/min
|
||
|
Vitesse de coupe maximale
|
30,000mm/min
|
||
|
Puissance de broche
|
9kw Italy HSD air cooling spindle
|
||
|
Vitesse de broche
|
18,000rpm
|
||
|
Puissance de l’onduleur
|
11kw Delta
|
||
|
Magasin d’outils
|
8 pièces/12 pièces d’outils, type carrousel
|
||
|
Moteur d’entraînement
|
Servo/Japon
|
||
|
Tension de travail
|
AC380V/50-60HZ, 3 phases
|
||
|
Code de commande
|
Code G
|
||
|
Interface informatique
|
USB 2.0
|
||
|
Collet
|
ER32-3.175mm,6mm,12.7mm
|
||
|
Logiciel
|
Artcam&Alphacam software/UK
|
||
|
Contrôles
|
SYNTEC system/Taiwan
|
||
|
Dimensions de l’emballage
|
3420x2280x2256mm,2500kgs
|
||
|
Équipement standard inclus
|
Système de lubrification à l’huile
1. Automatique |
||
Avantages:
1. Haute précision, longue durée de service, mouvement régulier
2. Adoptez le rail de guidage linéaire importé de Taiwan intime, assurez-vous que la machine correspond à la précision et peut supporter une charge importante
3. Conception mécanique et électrique, sélection d’accessoires électriques d’excellente marque, taux d’échec au minimum.
4. Broche de couteau de changement de puissance de refroidissement par air de 9KW pour assurer que la machine peut être une coupe vigoureuse
5. Fonction de puissance de point d’arrêt pour la sculpture
6. Système de lubrification automatique, une touche peut facilement terminer l’entretien périodique.
7. Un travail de protection intelligent pour empêcher un fonctionnement incorrect, etc. mesa, peut causer des dommages à mesa. Traitement intelligent
8. Protection transfrontalière, empêcher de concevoir la face du panneau plus que le traitement large du phénomène causé par la collision mécanique
9. Système de changeur d’outils automatique, capacité du magasin d’outils de 8 outils
Application:
1. Industrie du meuble : meubles en panneaux, armoires, meubles de bureau, meubles sur mesure. Portes en bois, armoires, coupe et sculpture de meubles en bois massif; Produits en bois : haut-parleurs, armoires de jeux, tables d’ordinateur, machine à coudre, instruments de musique.
2. Traitement des plaques : panneaux de particules, panneaux écologiques, panneaux de charpentier, panneaux moyens, isolants, pièces chimiques en plastique ; PCB ; carrosserie de voiture, boule de bowling; anti double carton, résine époxy, ABS, PP, PE et autres mélanges carbonisés.
